Hệ thống máy lạnh trung tâm VRV, VRF đòi hỏi sự chính xác cao về kỹ thuật trong quá trình thi công. Một trong những yếu tố quan trọng nhưng dễ bị xem nhẹ là tiêu chuẩn ống đồng - loại vật tư đóng vai trò dẫn môi chất lạnh xuyên suốt toàn hệ thống. Nếu sử dụng sai đường kính, vật liệu không đạt chuẩn hoặc thi công ẩu, hệ thống dễ gặp lỗi tụ gas, sụt áp hoặc giảm hiệu suất.
Vậy ống đồng dùng cho máy lạnh trung tâm cần tuân thủ những tiêu chuẩn nào? Cùng tìm hiểu chi tiết ngay dưới đây.
Trong hệ thống điều hòa trung tâm VRV/VRF, ống đồng là “mạch máu” dẫn môi chất lạnh từ dàn nóng đến các dàn lạnh. Khác với điều hòa dân dụng, hệ VRV có thể nối hàng chục dàn lạnh cho một dàn nóng, chiều dài ống lên đến 165–200 m.
Chỉ cần một đoạn ống không đúng tiêu chuẩn (mỏng quá, đường kính sai, hàn nối lỗi) cũng sẽ gây ra:
- Sụt áp, giảm khả năng trao đổi nhiệt
- Rò rỉ gas, gây nguy hiểm và tổn thất chi phí nạp gas
- Gây tụ gas trong hệ thống, làm máy báo lỗi hoặc hư board
Chính vì thế, việc tuân thủ đúng tiêu chuẩn ống đồng cho máy lạnh trung tâm là điều kiện bắt buộc trong mọi dự án thi công VRV, VRF.
Đường kính ống đồng phụ thuộc vào:
- Công suất dàn lạnh (HP)
- Chiều dài đường ống
- Tổng công suất kết nối
Dưới đây là bảng tham khảo kích thước ống đồng phổ biến dùng trong hệ thống VRV/VRF:
| Công suất dàn lạnh | Ống lỏng (mm) | Ống gas (mm) |
|---|---|---|
| 1.0 HP | Ø6.35 | Ø9.52 |
| 1.5 HP | Ø6.35 | Ø12.7 |
| 2.0 HP | Ø6.35 | Ø15.88 |
| 3.0 HP | Ø9.52 | Ø15.88 |
| 4.0 HP | Ø9.52 | Ø19.05 |
| 5.0 HP | Ø9.52 | Ø22.23 |
Tham khảo thêm thông tin: Kích thước lỗ chờ cho điều hòa và miệng gió lắp đặt

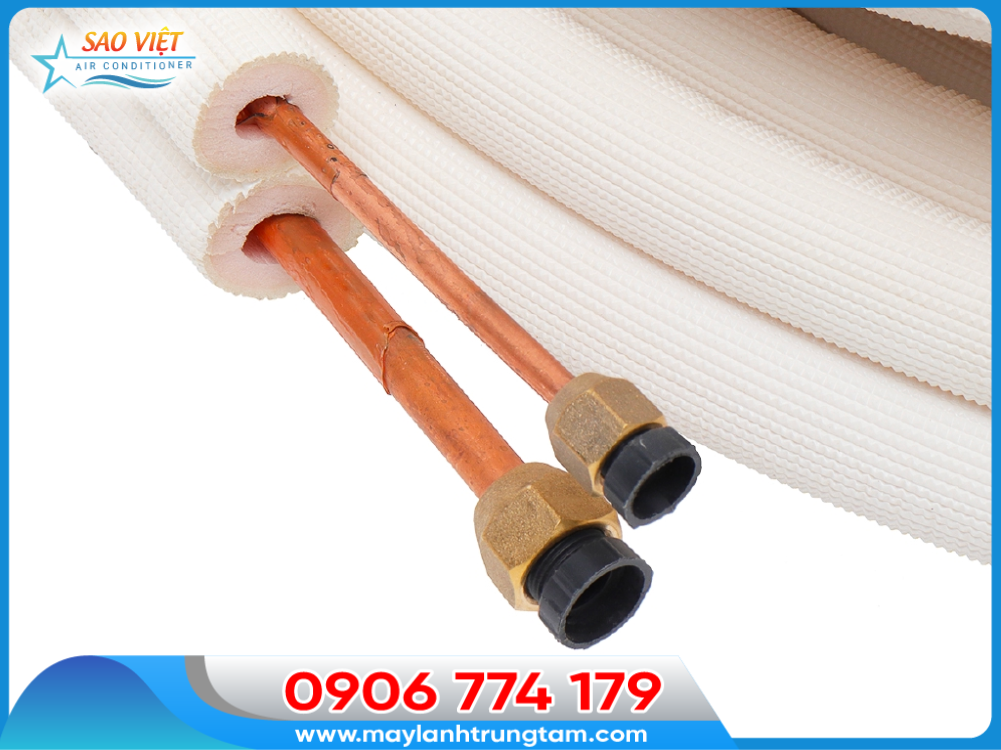

Ống đồng dùng cho máy lạnh trung tâm cần đạt các tiêu chuẩn sau:
- Đồng nguyên chất ≥ 99.9% (Loại L hoặc Type A theo ASTM B280)
- Không lẫn tạp chất, không oxy hóa.
- Tối thiểu 0.8 mm (tùy theo công suất).
- Với hệ thống có công suất cao (từ 5 HP trở lên), nên dùng ống đồng có độ dày 1.0 mm để tăng khả năng chịu áp lực.
- Ống đồng cần được bọc bảo ôn bằng foam hoặc cao su non dày ≥ 10-20 mm tùy môi trường lắp đặt.
- Bọc kín các đầu nối, tránh ngưng tụ nước.
.png)
Mỗi hãng sẽ có quy định riêng, nhưng dưới đây là giới hạn phổ biến cần tuân thủ:
| Thông số | Giá trị thường gặp |
|---|---|
| Tổng chiều dài ống (tối đa) | 165–200 m |
| Chiều dài ống nối dàn xa nhất | 40–90 m |
| Độ cao chênh lệch tối đa | 30–50 m |
Việc vượt quá các thông số này dễ dẫn đến:
- Giảm hiệu suất trao đổi nhiệt.
- Tăng điện năng tiêu thụ.
- Báo lỗi do tụ gas hoặc thiếu áp.
Giải pháp: sử dụng bộ chia gas, thiết kế lại hướng đi ống, hoặc chia hệ thống thành nhiều dàn nóng.
- Không hàn bằng mỏ hàn thường - phải dùng máy hàn khí chuyên dụng, nhiệt độ cao
- Không uốn ống bằng tay gây móp méo - dùng lò xo uốn chuyên dụng
- Không để hở đầu ống sau khi cắt - tránh bụi lọt vào hệ thống
- Đi ống theo độ dốc phù hợp: 1 - 2% để tránh tụ dầu/gas
- Hạn chế co nối: tránh tổn thất áp lực
- Kiểm tra rò rỉ bằng nitrogen: test áp từ 32 - 40 bar trước khi hút chân không
| Tiêu chí | Ống đồng | Ống gió |
|---|---|---|
| Chức năng | Dẫn gas lạnh | Dẫn luồng khí lạnh |
| Vật liệu | Đồng nguyên chất | Tole tráng kẽm, tôn mạ kẽm |
| Ứng dụng | Hệ VRV/VRF, Multi | FCU, AHU, hệ chiller |
| Thi công | Yêu cầu cao | Dễ gia công tại công trình |
Một số kỹ thuật gọi “gió đồng” khi hệ thống làm lạnh thổi qua coil đặt trong ống gió và dẫn bằng đường ống bằng đồng. Tuy nhiên đây là cách nói không phổ biến, dễ gây nhầm với “ống gió” truyền thống.
| Lỗi | Hậu quả | Cách khắc phục |
|---|---|---|
| Dùng ống mỏng | Nổ ống, rò gas | Dùng ống loại L hoặc loại A, dày ≥0.8 mm |
| Uốn cong sai kỹ thuật | Nghẽn gas, tụ gas | Dùng lò xo uốn ống đúng kích cỡ |
| Không test áp | Khó phát hiện rò rỉ | Luôn test áp bằng nitrogen trước khi hút chân không |
| Bọc bảo ôn hở | Ngưng tụ nước, ẩm trần | Dán kín, dùng băng keo bạc hoặc foam chuyên dụng |
Ống đồng là vật tư cực kỳ quan trọng trong hệ thống máy lạnh trung tâm VRV/VRF. Một thiết kế sai lệch hoặc thi công kém kỹ thuật có thể khiến toàn bộ hệ thống hoạt động không ổn định, tiêu tốn điện năng, thậm chí gây hư hỏng thiết bị.
Hãy đảm bảo sử dụng ống đồng đúng đường kính - đúng vật liệu - đúng kỹ thuật, đồng thời tuân thủ mọi khuyến nghị từ hãng sản xuất.
